Zwaluwstartgeleiding en andere lineaire technieken

Uit voorraad leverbaar

Voor elke industrie

Flexibel inzetbaar

Bent u op zoek naar de juiste lineaire techniek, bijvoorbeeld naar zwaluwstaartgeleiding, voor in uw situatie? M. C. Technology staat voor u klaar. Leverancier ERO Fuhrungen heeft naast een serie lineaire eenheden ook een zeer uitgebreid aanbod aan sledes, draaitafels, hoogteverstellingen en specials. Hiernaast bieden we als groothandel in Heerhugowaard ook nog een uitgebreid assortiment aan losse geleidingen met kruisrollen of met teflon gecoate geleidingen.

Bent u op zoek naar de juiste lineaire techniek en heeft u vragen hierover?

Neem contact met ons op!

Ontdek de verschillende opties voor diverse sledes zoals de zwaluwstaartgeleiding

In ons standaard aanbod vindt u sledes met kruisrollen, gecoat in teflon of een zwaluwstaartgeleiding van staal of aluminium. U heeft meerdere mogelijkheden voor de aandrijving, bijvoorbeeld met een knop, een slinger of juist motorische aandrijving. Alle units kunnen wij voor u ook samenbouwen tot een meer-assen-systeem. Bekijk ons uitgebreide assortiment online, bijvoorbeeld onze serie servomotor-drivers.

Ga voor een maatwerkoplossing

Bent u op zoek naar maatwerk? Ook dat behoort tot onze mogelijkheden. Kies bij elk type slede het materiaal, de slaglengte, de type aandrijving en de samenbouw naar keuze. Zo zit er altijd de beste oplossing voor u tussen. Opties voor zwaluwstaartgeleiding zijn onder andere kleminrichting, schaalaanduiding, conische geleidingsspie en een motorische of lineaire aandrijving voor de draaitafel. ERO Fuhrungen is één van onze leveranciers. Kijk voor meer informatie naar ons overzicht van onze leveranciers en hun contactgegevens.

Neem bij vragen contact met ons op

Heeft u vragen over de zwaluwstaartgeleiding of over andere sledes? Neem contact met ons op voor meer informatie. Bel ons via 072 – 571 78 21, stuur een e-mail naar info@mctechnology.nl of vul het contactformulier in op deze website. Wij adviseren u graag over het juiste product voor uw situatie.

ERO Fuhrungen

ERO Fuhrungen biedt een ruime serie lineaire eenheden en een uitgebreide serie sledes, draaitafels, geleidingen en specials.

ERO Fuhrungen

Kruisrollen geleiding Type R

ERO Fuhrungen

Teflon gecoate geleiding Type M en V

ERO Fuhrungen

Teflon slede Type TV

ERO Fuhrungen

Kruisrollen slede Type R

ERO Fuhrungen

Stalen Zwaluwstaart slede Type S

ERO Fuhrungen

Aluminium Zwaluwstaart slede Type VS

ERO Fuhrungen

Nauwkeurige draai-/positioneertafel, type MRT

Vragen over de geleidingen, sledes, draaitafels en specials van ERO Fuhrungen?

Gebruik onderstaand formulier om uw vraag te stellen of bel ons: 072 – 571 78 21

Contact

M.C. Technology, stap voor stap naar de juiste oplossing

buys Ballotstraat 31 (industrieterrein Zandhorst II)
1704 SK Heerhugowaard
Nederland

info@mctechnology.nl
+31(0)72 571 78 21

Kruisrollen geleiding Type R

Groottes, 3, 6, 9 en 12. Lengte basisunit van 50 tot 1000 mm. Belasting 130N tot 2500N per kruisrol lengte.

Drie verschillende materiaal types: H, grootte 3-12. Voor horizontaal opbouw. Staal, bruin gecoat. V, grootte 3-12. Voor horizontale of verticale opbouw. Messing. HV, grootte 3, 6 en 9. Voor horizontale en verticale opbouw, Aluminium geanodiseerd. Bij normale omstandigheden kunnen acc. gehaald worden van 50 m/sec2. De verschillende units kunnen gekoppeld worden voor langere slaglengtes. Voordelen zijn onder andere:

een zeer lichte loop;
hoge belastingen;
minimale slijtage;
de hoogste precisie en
uit voorraad leverbaar.

Teflon gecoate geleiding Type M en V

Groottes 3, 6, 9 en 12. Lengte basisunits van 50 tot 1000 mm. Belasting statisch 16,2N tot 90N per mm/geleiding. Voor een geleidng/systeem zijn 2 delen benodigd. De stalen basis geleiding type V en de teflon gecoate geleider type M. Het Teflon is op basis van PTFE en heeft een zelfsmerende eigenschap. Temperatuurbereik van -50°C tot 80°C. De verschillende units kunnen gekoppeld worden voor langere slaglengtes.

Voordelen zijn onder andere:

Zeer goede loopeigenschappen;
hoge slijtvastheid;
lange levensduur en bestand tegen stof, olie en aanslag.
Levering uit voorraad, fabricage in eigen huis.

Teflon slede Type TV

Standaard breedte van 30 tot 300mm.
Slaglengtes standaard van 10 tot 500 mm.
7 verschillende groottes met belastingen dynamisch tot 12000N.
Type TVO, standaard unit van basis en wagen.
Type TVE, standaard unit van basis, wagen en eindplaten.
Type TVM, standaard unit als TVE, echter met spindel en knopaandrijving.
Type TVL, standaard unit als TVE, echter met spindel en slingeraandrijving

Kruisrollen slede Type R

Standaard breedte van 30 tot 300 mm.
Slaglengtes standaard van 10 tot 500 mm.
Zeven verschillende groottes met belastingen dynamisch tot 9750N.
Type RO, standaard unit van basis en wagen.
Type RE, standaard unit van basis, wagen en eindplaten.
Type RM, standaard unit als RE, echter met spindel en knopaandrijving.
Type RL, standaard unit als RE, echter met spindel en slingeraandrijving.

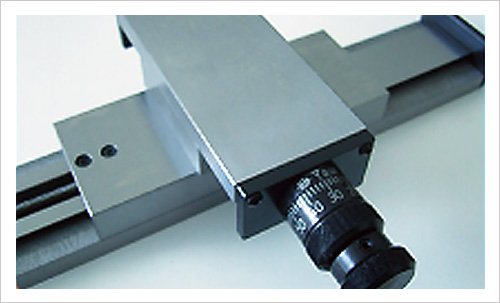

Stalen Zwaluwstaart slede Type S

Standaard breedte van 30 tot 300 mm.
Slaglengtes standaard van 10 tot 500 mm.
Zeven verschillende groottes, met belastingen dynamisch tot 22000N.
Gewichten van 0,30 Kg (breedte 30) tot 130 Kg (breedte 300 mm).
Type SO, standaard unit van basis en wagen.
Type SE, standaard unit van basis, wagen en eindplaten.
Type SM, standaard unit als SE, echter met spindel en knopaandrijving.
Type SL, standaard unit als SE, echter met spindel en slingeraandrijving.
Naast de standaard breedtes/slaglengtes, kunnen diverse units klantspecifiek geleverd worden.

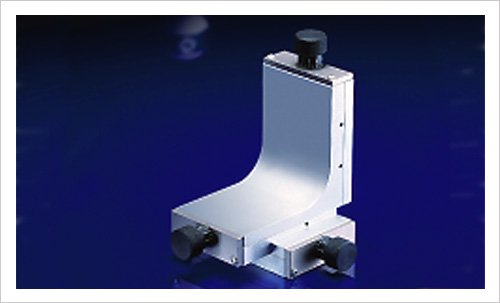

Aluminium Zwaluwstaart slede Type VS

Standaard breedte 10, 20, 30, 50, 75 en 100 mm. Slaglengtes standaard van 5 tot 75 mm. Het inzetgebied voor deze sledes bevind zich onder andere in de positionering- en bewerkingscentra. Laboratoria en medische industrie. Horizontaal en verticaal te gebruiken. Zes verschillende groottes, met belastingen dynamisch van 10 tot 440 N. Standaard uitvoering in aluminium chemisch vernikkeld, spindel, eindplaten en montagegaten. Herhaalnauwkeurigheid 0,05 mm. Er zijn vier uitvoeringen van de VS slede:

Type VS, standaard unit met spil, eindplaat, basisprofiel en wagen.
Type VSL met extra conische geleidingsspie voor spelingsvrij nastellen.
Type VSS met extra spindellagering voor hogere belastingen.
Type VSLS met conische geleidingsspie en spindellagering.

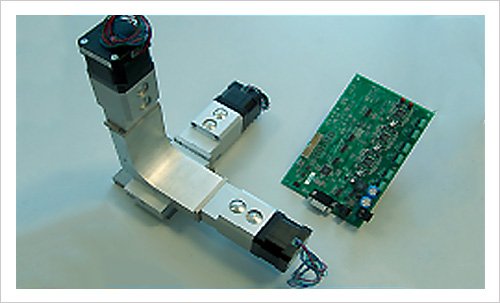

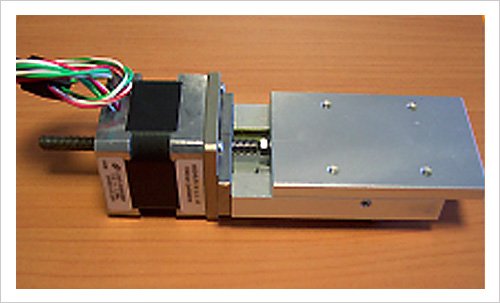

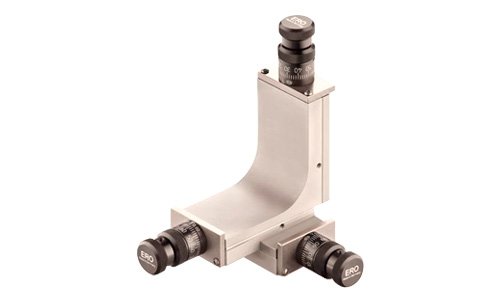

Alle VS sledes kunnen worden geleverd als X, XY, YZ, XYZ systeem. De sledes hebben allen een knop met schaalaanduiding voor de aandrijving. Optioneel voorzien van stappenmotor aandrijving. Voor de sledes met een breedte van 30 t/m 100 is een vergrendelingsbeugel beschikbaar. Type ZI met een drukstift, type SPK met een kikkerplaat.

Nauwkeurige draai-/positioneertafel, type MRT

Handbediend of motorisch aangedreven.
4 verschillende groottes, met belastingen dynamisch van 2500 tot 23000 N.
Alle units voorzien van wormwil reductie 40:1.
Herhaal nauwkeurigheid 0,1 graad.
Voorzien van 360 graden schaalaanduiding, onderverdeeld in 1/10^e graad en met kleminrichting.
Deze draaitafels kunnen worden gemonteerd op diverse andere sledes, bijvoorbeeld type TV, R, S en EROSPEED2000.
Voordelen zijn onder andere:
- een lange levensduur;
- zeer lichte loop en
- hoge belastingen.
