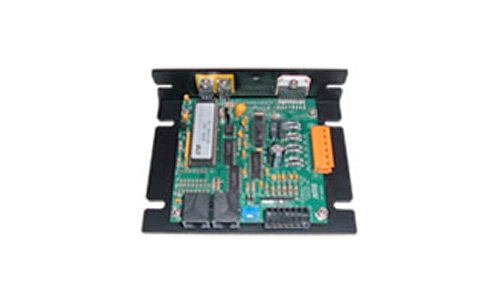

Type DCB-241

Voedingsspanning 24-40 Vdc.
Maximale output 40 Vdc / 1,0 Amp (DCB-241).
Volledig programmeerbaar. Full / Halfstep-sturing.
Runstroom instelbaar via potentiometer.
Houdstroom instelbaar via parameters. 0/25//50/100%.
I/O-functies (home, Lim. A/B, start, stop inputs).
RS232/422-communicatiepoort. Partyline bedrijf tot 32 assen.
Voor bipolaire motoren, size 17 en 23 standaard en high torque.

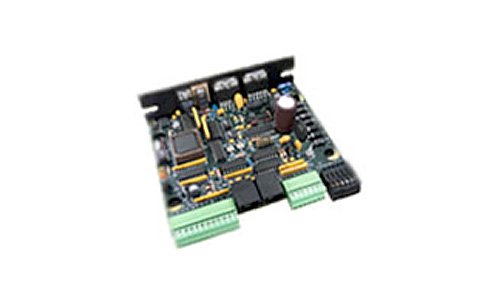

Type DCB-261 / 264 / 274

Maximale output 40 Vdc / 1,0 Amp (DCB-261).
Maximale output 40 Vdc / 4,0 Amp (DCB-264 / 274).
Volledig programmeerbaar. Tot 1/8^e microstep-sturing.
Runstroom instelbaar via potentiometer. DCB-274 programmeerbaar.
Houdstroom instelbaar via parameters. 0/25/50/100%.
I/O-functies (home, Lim. A/B, Jog. L/R, start, stop inputs).
3 in- en 2 uitgangen, vrij programmeerbaar.
RSS232/422-communicatiepoort. Partyline bedrijf tot 32 assen.
Voor biploaire motoren, size 17 en 23 standaard en high torque.

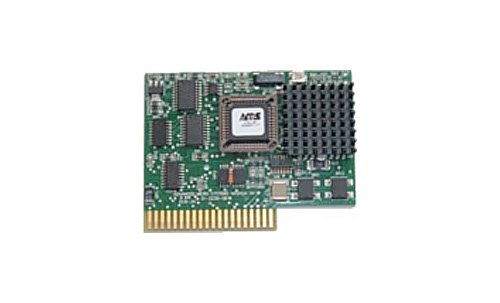

Type CCB-26

Voedingsspanning 8-40 Vdc. Maximale output 40 Vdc / 0,85 Amp.
Volledig programmeerbaar. Tot 1/8^e microstepsturing.
I/O-functies (home, Lim. A/B, Jog. L/R, start, stop inputs).
3 in- en 2 uitgangen, vrij programmeerbaar.
Voor bipolaire motoren, size 17.

Optioneel moederboard voor gebruik van 2 x CCB

Voorzien van alle connectoren.
RS232-communicatiepoort. Partyline bedrijf tot 32 assen.

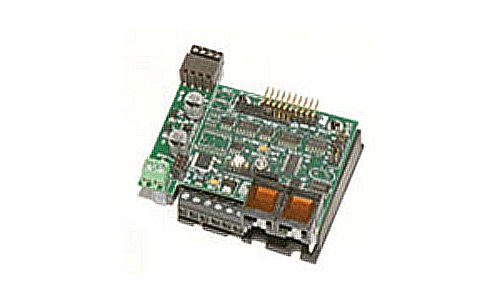

Type mStep-407-50/80

Voedingsspanning 24-50/80 Vdc.
Maximale output 50 Vdc / 7,0 Amp (mStep-407-50).
Maximale output 80 Vdc / 7,0 Amp (mStep-407-80).
Volledig programmeerbaar.
1/5 em 1/10^e microstep-sturing.
I/O-functies (home, Lim. A/B, start, stop inputs).
Voor Bipolaire motoren, size 17 tot 42.
RS422-communicatiepoort. Partyline bedrijf tot 32 assen.
NV RAM voor stand alone bedrijf.
Snelheden tot 65.000 p/sec.

Optionele encoder terugkoppeling (mStep-407-xxE)

50-1024 p/omw.
Battery backup voor positiebehoud.
Extra 2 digitale outputs.
Extra Puls en Richting input.Optionele analoge ‘Joystick’ input
Speed control via analoog input.
Uni Directional / B-Directional modes.
Extra parameters (deadzone, Acc/Dec, Divider, enz).

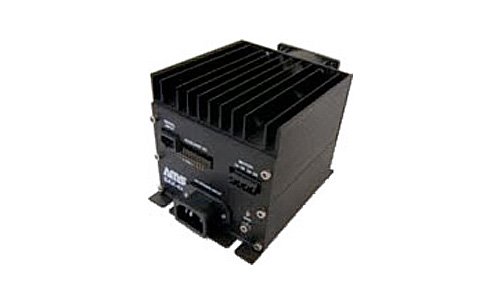

Type SAX 4×4 (Single axis)

Voedingsspanning 230 VAC. Geïntegreerde vaste 40 Vdc voeding.
Maximale motoroutput 40 Vdc / 2,5 Amp.
Volledig programmeerbaar. Ful, 1/2 step sturing.
RS232/422-communicatie.
I/O functies, home, Lim. A/B, Jog. L/R, start, stop inputs.
3 in- en 2 uitgangen, vrij programmeerbaar.
Run- en Houdstroom, Accel/Decel. programmeerbaar.
Voor bipolaire motoren, size 17 en 23.

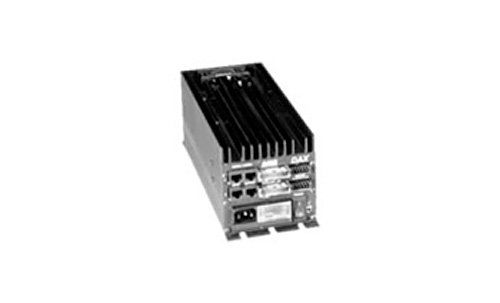

Type DAX (Dual axis)

2 assen driver/controller in 1 behuizing, met 1 centrale voeding.
Voedingsspanning 230 VAC. Geïntegreerde vaste 40 Vdc voeding.
Maximale motoroutput per as 40 Vdc voeding.
Volledig programmeerbaar. Full 1/2 step-sturing.
RS232/422-communicatiepoort. Partyline bedrijf tot 32 assen.
I/O-functies, home, Lim. A/B, Jog. L/R, start, stop inputs.
3 in- en 2 uitgangen, vrij programmeerbaar.
Run- en Houdstroom, Accel/Decel., programmeerbaar.
Voor bipolaire motoren, size 17, 23 en 34 standaard.

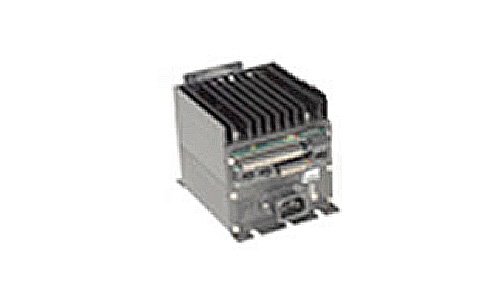

Type MAX-410 (Single axis)

Voedingsspanning 230 VAC. Geïntegreerde vaste 40 Vdc voeding.
Maximale output 40 Vdc / 4,0 Amp.
Volledig programmeerbaar. Tot 1/256^e microstep-sturing.
RS232/422-communicatiepoort, Partyline bedrijf tot 32 assen.
I/O-functies (home, Lim. A/B, Jog. L/R, start, stop inputs), encoder-optie.
4 in- en 2 uitgangen, vrij programmeerbaar.
Run- en Houdstroom, Accel/Decel. programmeerbaar.
Voor bipolaire motoren, size 17, 23 en 34 standaard.

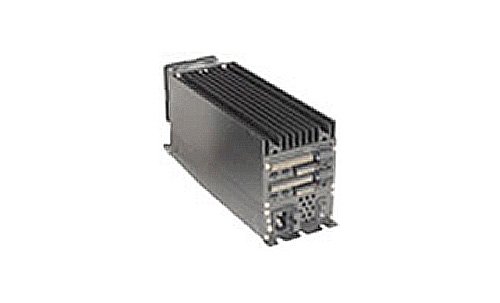

Type MAX-420 (Dual axis)

2 assen driver/controller in 1 behuizing, met 1 centrale voeding.
Voedingsspanning 230 VAC. Geïntegreerde vaste 40 Vdc voeding.
Maximale output per as 40 Vdc voeding.
Volledig programmeerbaar. Tot 1/256^e microstep sturing.
RS232/422-communicatiepoort. Partyline bedrijf tot 32 assen.
I/O-functies (home, Lim. A/B, Jog. L/R, start, stop inputs), encoder optie.
4 in- en 2 uitgangen, vrij programmeerbaar.
Run- en Houdstroom, Accel/Decel. programmeerbaar.
Voor bipolaire motoren, size 17, 23 en 34 standaard.

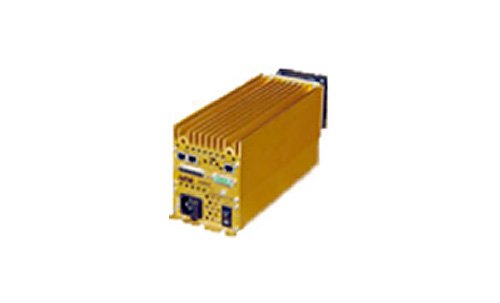

Type CMAX-810

Voedingsspanning 230 VAC.
Geïntegreerde vaste 80/160 Vdc voeding.
Maximale output 160 Vdc / 8,0 Amp.
Volledig programmeerbaar. Tot 1/256^e microstep-sturing.
RS232/422-communicatiepoort. Partyline bedrijf tot 32 assen.
I/O functies: Home, Lim. A/B. Jog L/R, start stop inputs.

Optioneel Closed Loop met incremental encoder input

4 in- en 3 uitgangen, vrij programmeerbaar.
Run- en Houdstroom, Accel/Decel. programmeerbaar.
Led indicatie voor error, encoder en status uitlezing.
Voor bipolaire motoren, size 23 t/m 42 standaard.

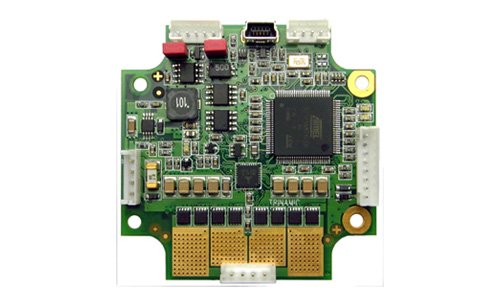

Type TMCM-1060

Intelligente Driver/Controller welke eventueel direct op een 57 of 60 mm motor gemonteerd kan worden. De unit maakt gebruik van de nieuwste Coolstep en StallGuardII technology, voor sensorless load dependent current control. De motor, voeding, I/O zijn aan te sluiten via kleine connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 12-48 Vdc.
Maximale output 48 Vdc / 2,8 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/256^e step.
Digitale en Analoge I/O.
RS232- / RS485- / USB- en CANbus-communicatie.
StallGuardII / CoolStep, SensOstep encoder chip met 256 cpr.
RoHS, afm. 60 x 60 mm.

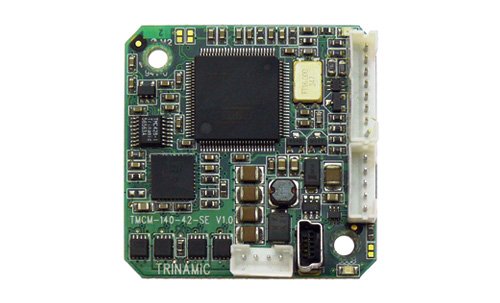

Type TMCM-140-42-SE

Intelligente Driver/Controller welke eventueel direct op een 42 mm motor gemonteerd kan worden. ChopSync voor resontantievrij bedrijf. StallGuard voor sensorless motorstall detectie. De motor, voeding, I/O zijn aan te sluiten via kleine connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 7-28 Vdc.
Maximale output 28 Vdc / 2,0 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/16^e step.
Digitale en Analoge I/O.
RS232- / RS485- / USB- en CANbus-communicatie.
StallGuard II / ChopSync / SensOstep encoder chip met 256 cpr..
RoHS, afm. 42 x 42 mm.

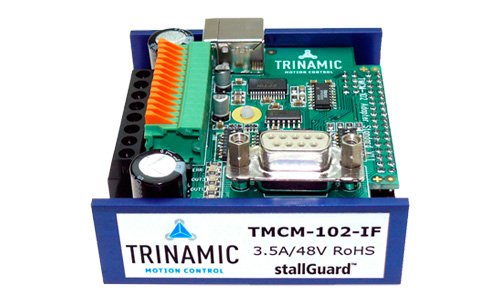

Type TMCM-102-IP

Intelligente Driver/Controller voorzien van een aluminium koel/montage lichaam en geïntegreerde encoder feedback. StallGuard voor sensorless motorstall detectie. De motor, voeding, I/O zijn aan te sluiten via connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 18-55 Vdc.
Maximale output 55 Vdc / 3,5 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/64^e step.
Digitale en Analoge I/O.
RS232- / RS485- / USB- en CANbus-communicatie.
StallGuard II / Closed Loop incremental encoder input.
RoHS, afm. 76 x 70 x 33 mm.

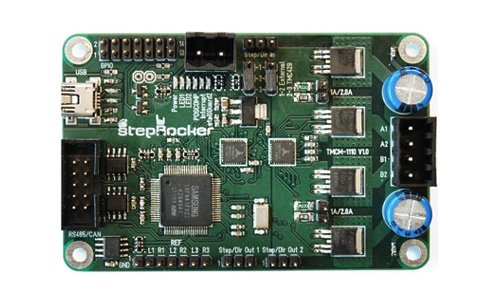

Type TMCM1110 StepRocker

Universele LowCost driver/controller module met hoge microstep resolutie. StallGuardII en coolStep voor sensorless motorstall detectie. Op 1 stepRocker kunnen 2 drivers worden aangesloten voor een 3-assen master/slave applicatie.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 12-24 Vdc.
Maximale output 24 Vdc / 2,8 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/256^e step.
RS485- en/of USB-communicatie.
StallGuard II / coollStep / 1 x ABN encoder input.
2x Puls en Richting output / home- en eindschakelaars voor 3 assen.
RoHS, afm. 85 x 55 mm.

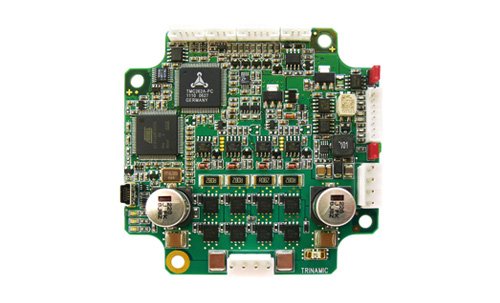

Type TMCM-1080

Intelligente Driver/Controller welke eventueel direct op een 86 mm motor gemonteerd kan worden. De unit maakt gebruik van de nieuwste Coolstep en StallGuardII technology, voor sensorless load dependant current control. De motor, voeding, I/O zijn aan te sluiten via kleine connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 24-48 Vdc.
Maximale output 48 Vdc 5,5 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/256e step.
Digitale en Analoge I/O.
RS232- / RS485- / USB- en CANbus-communicatie.
StallGuardII / CoolStep, SensOstep encoder chip met 256 cpr.
*RoHS, afm. 86 x 86 mm.

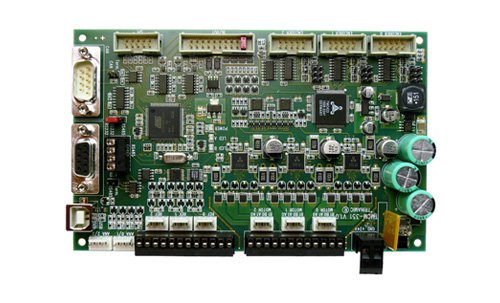

Type TMCM-351

Intelligente en veelzijdige 3-assen Driver/Controller board dat een compleet Motion Control systeem biedt. Closes Loop voor 3-assen met incremental encoder interface. De motor, voeding, I/O zijn aan te sluiten via kleine connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 24 Vdc.
Maximale output 24 Vdc / 2,8 Amp. Per as.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/64e step.
Digitale en Analoge I/O.
RS232- / RS485- / USB- en CANbus-communicatie.
StallGuard voor sensorless stall detection.
*RoHS, afm. 160 x 100 mm.

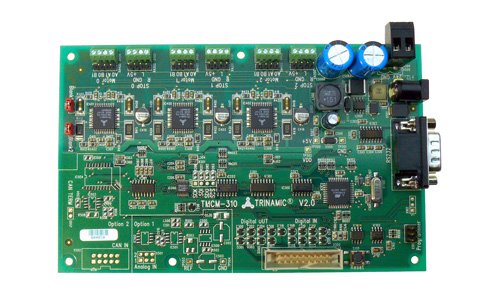

TMCM-310

Compact 3-assen Driver/Controller board, geschikt voor complete motion control toepassingen tegen lage kosten. Geïntegreerde I/O en krachtige software voor snell applicatie ontwikkelingen.

Geschikt voor 2 fase bipolaire motoren.
Voedingsspanning 8-34 Vdc.
Maximale output per as 34 Vdc. / 1,1 Amp.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/16^e step.
Digitale en Analoge I/O.
RS232-communicatie. Optioneel CANbus.
StallGuard voor sensorless stall detection.
*RoHS, afm. 160 x 100 mm.

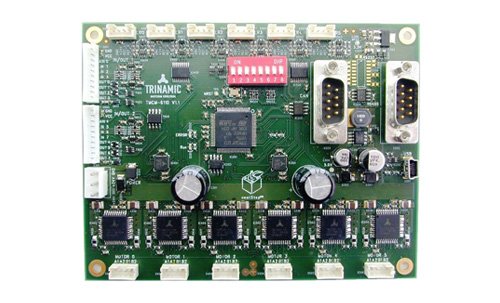

Type TMCM-6110

Intelligente en veelzijdig 6-assen Driver/Controller board welke een compleet Motion Control systeem biedt. De unit maakt gebruik van de nieuwste Coolstep en StallGuardII technology, voor sensorless load dependant current control. De motor, voeding, I/O zijn aan te sluiten via kleine connectoren.

Geschikt voor 2 fase bipolair motoren.
Voedingsspanning 9-24 Vdc.
Maximale output 24 Vdc. / 1,1 Amp. Per as.
Volledig programmeerbaar, stand-alone bedrijf met EEPROM.
Microstep tot 1/256^e step.
Digitale en Analoge I/O.
RS485- / USB- en CANbus-communicatie.
StallGuard voor sensorless stall detection.
*RoHS, afm. 160 x 100 mm.

besturingstechniek

AMS stappenm. drivers/controllers (1)

AMS stappenm. drivers/controllers (2)

AMS stappenm. drivers/controllers (3)

AMS stappenm. drivers/controllers (4)

Trinamic stappenm. drivers/controllers

stappenmotor controller

De medewerkers van M.C. Technology helpen u graag als u advies wilt over een nieuwe stappenmotor en de controller ervan. De medewerkers van onze groothandel uit Heerhugowaard staan voor u klaar. Zij hebben veel kennis over en ervaring met de controllers van deze motoren, zodat zij u precies de uitleg kunnen geven die u wenst.

Een stappenmotor controller kopen van AMS

AMS is een van onze leveranciers die u diverse controllers voor stappenmotoren biedt. Met een controller van deze leverancier wordt uw stappenmotor driver aangestuurd naar uw wens. Deze verschillende controllers voor stappenmotoren worden hieronder toegelicht:

AMS Stappenmotor driver/controllers in de vermogensrange van 8Vdc/0,85 Amp. tot en met 40Vdc/4,0 Amp.

Dit zijn compacte units in ‘open’ uitvoering. Deze controllers/drivers bestaan uit een complete printkaart met connectoren, gemonteerd op een koellichaam.

AMS

AMS biedt stappenmotor drivers, controllers en componenten.

De stappenmotor controllers zorgen voor de aansturing van stappenmotor- en servomotor drivers. De universele seriële programmeer-connectors zijn zeer geschikt voor communicatie met en programmeren van AMS stappenmotor controllers.

AMS

Type DCB-241

AMS

Type DCB-261 / 264 / 274

AMS Stappenmotor driver/controllers DCB-261/264/274

AMS

Type CCB-26

AMS Stappenmotor driver/controllers CCB-26

Stappenmotor driver/controller in de vermogensrange van 24 tot 80Vdc/7,0 Amp.

Deze driver/controller is een compacte unit in ‘open’ uitvoering. De controller bestaat uit een complete printkaart met connectoren, gemonteerd op compacte gesloten driver.

AMS

Type mStep-407-50/80

AMS Stappenmotor driver/controllers MSTEP-407-50/80

Stappenmotor driver/controllers met een vermogen van 40Vdc/4,0 Amp.

Dit is een compacte unit in ‘open’ uitvoering. Deze besturingstechniek bestaat uit een complete printkaart met connectoren, gemonteerd op compacte gesloten driver.

AMS

Type SAX 4×4 (Single axis)

AMS Stappenmotor driver/controllers SAX 4X4

AMS

Type DAX (Dual axis)

AMS

Type MAX-410 (Single axis)

AMS Stappenmotor driver/controllers MAX-410

AMS

Type MAX-420 (Dual axis)

AMS Stappenmotor driver/controllers MAX-420

Stappenmotor driver/controllers in de vermogensrange van 40Vdc/4,0 Amp. t/m 160Vdc/8,0 Amp.

Deze drivers/controllers zijn compacte units in een gesloten uitvoering met ingebouwde DC-voeding. Bovendien zijn ze voorzien van KEMA-KEUR keurmerk met CE-markering.

AMS

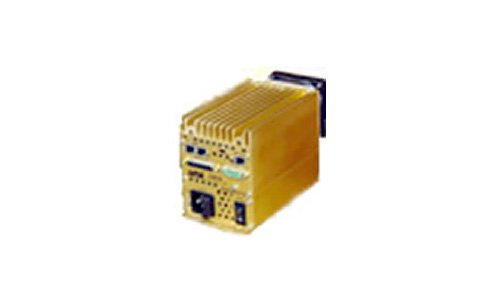

Type CMAX-410

AMS Stappenmotor driver/controllers CMAX-410

AMS

Type CMAX-810

AMS Stappenmotor driver/controllers CMAX-810

Vragen over de AMS stappenmotor drivers/controllers?
Gebruik onderstaand formulier om uw vraag te stellen of bel ons:
072 – 571 78 21

Trinamic is specialist in het ontwerpen en produceren van stappenmotor drivers/controllers

Ook leverancier Trinamic maakt een stappenmotor controller, met name voor size 17, 23 en 34 motoren met vermogens tot 75 Vdc / 7,0 Amp. Bij deze leverancier worden de laatste ontwikkelingen meegenomen in het ontwerp. Bij deze units is er bijvoorbeeld geen koellichaam nodig en zijn ze RoHs. Al hun units worden geleverd inclusief software en zijn direct klaar voor gebruik voor vele applicaties tegen een gunstige prijs-kwaliteitverhouding.

Trinamic

Trinamic is een gerenommeerd Duits bedrijf dat zich gespecialiseerd heeft in het ontwerpen en produceren van stappenmotor drivers/controllers.

Trinamic

Type TMCM-1060

Trinamic

Type TMCM-140-42-SE

Trinamic

Type TMCM-102-IP

Trinamic

Type TMCM-1110 StepRocker

Trinamic

Type TMCM-1080

Trinamic

Type TMCM-351

Trinamic

Type TMCM-310

Trinamic

Type TMCM-6110

Ontdek de verschillende mogelijkheden

Vraagt u zich af wat de verschillen zijn tussen een stappenmotor controller van AMS en Trinamic? Of wilt u juist meer weten over de verschillen tussen de stappenmotoren en gelijkstroommotoren? Ook dan kunt u bij ons terecht. Onze medewerkers staan u graag te woord. Als u contact met ons opneemt, kunt u deze en meer vragen stellen, maar ook uw drivers/controllers aanschaffen. Dit doet u door ons te bellen op 072 – 571 78 21 of een e-mail te sturen naar info@mctechnology.nl.
