aandrijven

Stappen- en servomotor controllers & machinebesturingen

Kaarten, controllers en I/O systemen voor stappen- en servomotor

Atos Engineering

Atos Engineering biedt stappen- en servomotor controllers & machinebesturingen.

Atos Engineering

PCI-3D-266 bus

Atos Engineering

PIOC-G3

Atos Engineering

PIOC-G3+

Atos Engineering

PIOC-G4

Atos Engineering

PIOC-MMI-57C

Vragen over de Atos Engineering stappen- en servomotor controllers & machinebesturingen?

Gebruik onderstaand formulier om uw vraag te stellen of bel ons: 072 – 571 78 21

Contact

M.C. Technology, stap voor stap naar de juiste oplossing

buys Ballotstraat 31 (industrieterrein Zandhorst II)
1704 SK Heerhugowaard
Nederland

info@mctechnology.nl
+31(0)72 571 78 21

PCI-3D-266 bus

PCI bus compatible 4-assen stappen en/of Servomotor controllerkaart. Onboard 32 bit DSP voor bewegingsprofielen en interpolatie. Een eenvoudig in gebruik zijnde CNC softwaretool is beschikbaar voor het definiëren van het systeem zoals parameters, referentie zoeken, laden, bewerken en uitvoering van programma's in ISO codes, realtime positieuitlezing van alle assen, DXF conversie, enz.

4-assen servo en/of stappenmotor controller board.
Stappen- en servomotor assen kunnen op één board worden gedeeld.
Meerdere boards kunnen in een netwerk worden opgenomen.
Half size PCI plug in board.
Linear, Circular en Spline interpolatie.
Digital PIDF loop met feedforward voor servomotor controle.
4-kanaals 16-bit datalogging tot 10 KHz.
12 galvanisch gescheiden digitale inputs.
12 galvanisch gescheiden digitale outputs.
4 analoog outputs voor servomotor drivers. 12 bit resolutie, +/- 10 volt.
4 analoog inputs +/- 10 Vdc tot 16 bit ADC.
4 encoder interfaces, 4 x encoder resolutie. Index puls registratie.

Toepassingen zijn te vinden in CNC machines, Robots, High speed Pick & Place machines, Electronic gearing, Electronic camshaft.

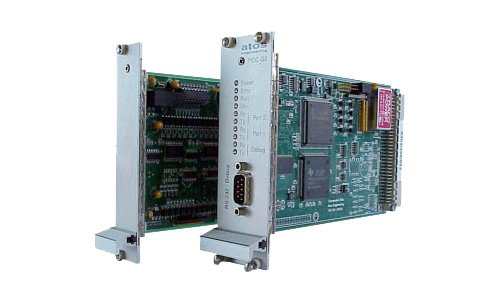

PIOC-G3

De PIOC-G3 is een Motion en I/O systeem voor gebruik in 19" rekapplicaties. De PIOC-G3 is geschikt voor het besturen van 2-assen met Stappen en/of servomotoren en is uit te breiden met 5 digitale I/O kaarten. (120 inputs / 120 outputs). Een aantal verschillende Backplanes is beschikbaar voor diverse toepassingen.

2 assen servo- of stappenmotor besturing.
Microcontroller voor communicatie, I/O, programmaverloop.
DSP voor 2-assen Motion Control, simultaan met interpolatie.
Programmeerbaar in PIOC- en C-code.
RS232- / RS485- / CANbus-communicatie.
I/O:
- 8 digitale inputs.
- 8 digitale outputs.
- 4 analoog inputs, 10 bit +/- 10 Vdc.
- 2 analoge uitgangen, 12 bit, +/- 10 Volt.
- 2 encoder interfaces, Quadrature 32 bit.
Voedingsspanning 24 Vdc.

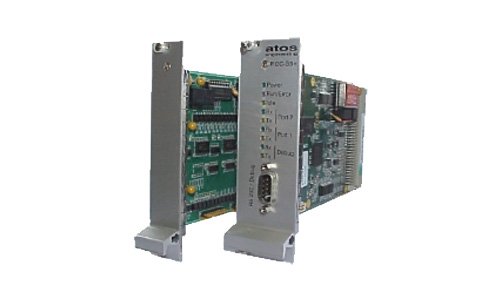

PIOC-G3+

De PIOC-G3+ is een Motion en I/O systeem voor gebruik in 19" rekapplicaties. De PIOC-G3+ is geschikt voor het besturen van 4-assen met Stappen en/of servomotoren en is uit te breiden met 5 digitale I/O kaarten. (120 inputs / 120 outputs). Een aantal verschillende backplanes is beschikbaar voor diverse toepassingen.

2 servomotor-assen, 4 stappenmotor-assen of elke combinatie.
Microcontrollers voor communicatie, I/O, programmaverloop.
DSP voor 4-assen Motion Control, simultaan met interpolatie.
Programmeerbaar in PIOC- en C-code.
RS232- / RS485- / CANbus- / 100Base-T Ethernet-communicatie.
- I/O:
- 8 digitale inputs.
- 8 digitale outputs.
- 4 analoog inputs, 10 bit +/- 10 Vdc.
- 2 analoge uitgangen, 12 bit, +/- 10 Volt.
- 2 encoder interfaces, Quadrature 21 bit (servo).
Voedingsspanning 24 Vdc.

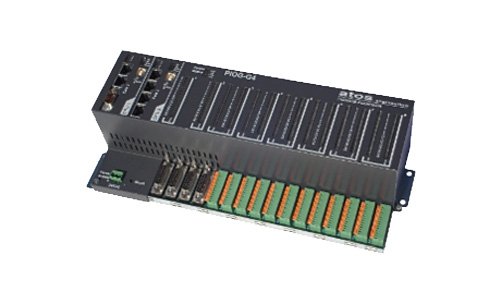

PIOC-G4

De PIOC-G4 is een compleet configureerbaar Motion en I/O systeem. De PIOC-G4 bestaat uit een basismodule met backplane voor montage op DIN rail. Hierin kan geplaatst worden 2 processor kaarten, 2 communicatie kaarten en 16 I/O uitbreidingskaarten.

Volledig geïntegreerde IDE voor programmeren en Debug.
Programmeerbaar in PIOC en C code.
1x 4x 100Base-T Ethernet. RS232- / RS485- / USB 2.0- / CANbus-communicatie.
Tot maximaal 16 Motion Control assen op 1 processorkaart.
Digitale en Analoge I/O uitbreiding kaarten.
SD-kaart maximaal 8 Gb.

Digitale Output-module: 16 sink outputs / 2 enable outputs of stappenmotor controle tot 6 assen.
Digitale Inputs-module: 16 inputs 5-80 Vdc.
Analoog Output-module: 4x 16 bit.
Analoog Input-module: 4x 16 bit.
Servomotor-module: 2x 12 bit D/A converter / 2x Encoder input.

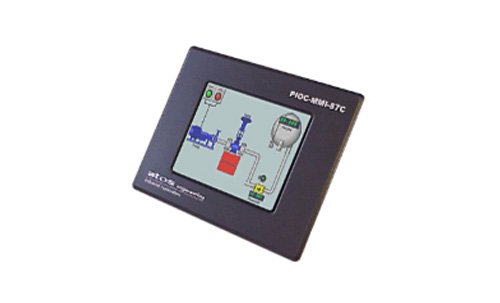

PIOC-MMI-57C

Volledig geïntegreerde IDE voor programmeren en grafische toepassingen. Programmeerbaar in PIOC- en C-Code.

Volledig geïntegreerde IDE voor programmeren en grafische toepassingen.
Programmeerbaar in PIOC- en C-code.
1x 100Base-T Ethernet- / RS232- / RS485- / USB 2.0- / CANbus-communicatie.
VGA- / DVI-interface voor externe monitor.
2D grafische editor / animator voor applicatie visualisatie.
SD kaart maximaal 8 Gb.
Afmetingen panel 194 x 146 x 42 mm.
Voeding 24 Vdc.
