Type PD-013-42, Size 17 motor met geïntegreerde driver

Voedingsspanning 7-30 Vdc.
Puls en Richting input 5-24V tot 350 kHz.
Disable input. / alle inputs opticaly isolated.
RS485-communicatie voor parameters instellen.
- Homeroutine en CW/CCW draaien via RS485.
Tot 1/256^e microstep / Instelbare houdstroom.
StallGuard voor sensorless reference search.

Verschillen type PD1, PD2 en PD3
Type PD1-013-42: Houdkoppel 0,27 Nm / motorlengte 53 mm
Type PD2-013-42: Houdkoppel 0,35 Nm / motorlengte 59 mm
Type PD3-013-42: Houdkoppel 0,49 Nm / motorlengte 69 mm

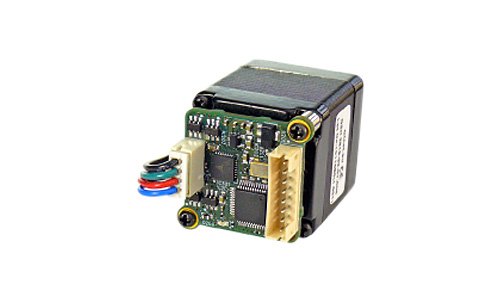

Type PD28-1021, Size 11 motor met geïntegreerde driver/controller

Voedingsspanning 7-24 Vdc.
RS485-communicatie.
Puls en Richting output.
Inputs voor eindschakelaars en/of home input.
Digitale I/O vrij programmeerbaar.
Tot 1/256^e microstep.
Geheugen voor 576 TMCL commando’s.
StallGuard / CoolStep / SensOstep encoder met 1024 ppr.

Verschillen type PD28-1 1021 en PD28-3 1021
Type PD28-1-1021: Houdkoppel 0,06 Nm / motorlengte 32 mm.
Type PD28-3-1021: Houdkoppel 0,12 Nm / motorlengte 51 mm.

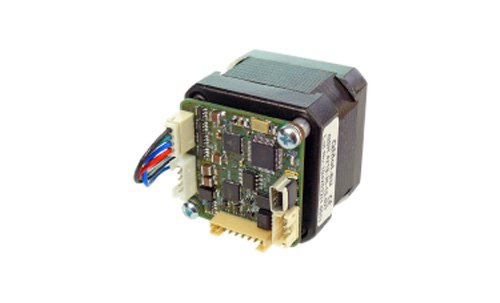

Type PD-1141, Size 17 motor met geïntegreerde driver/controller

Voedingsspanning 12-24 Vdc.
RS485 en USB communicatie.
2 inputs voor eindschakelaars en/of home input.
Digitale en analoge I/O vrij programmeerbaar.
Tot 1/256^e microstep.
Geheugen voor 2048 TMCL commando’s.
StallGuard / Coolstep / microPlayer.

Verschillen type PD42-1-1142, PD42-2-1142 en PD42-3-1142
Type PD42-1-1142: Houdkoppel 0,27 Nm / motorlengte 47 mm.
Type PD42-2-1142: Houdkoppel 0,35 Nm / motorlengte 51 mm.
Type PD42-3-1142: Houdkoppel 0,49 Nm / motorlengte 60 mm.

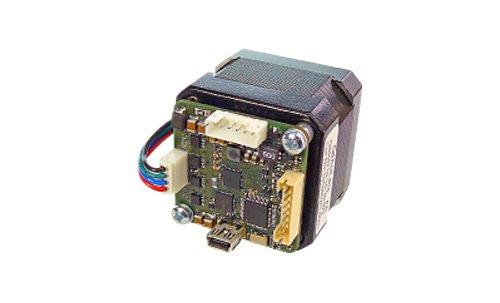

Type PD1140, Size 17 motor met geïntegreerde driver/controller en SensOstep encoder

Voedingsspanning 12-24 Vdc.
RS485-, USB- en CANbus-communicatie.
2 inputs voor eindschakelaars en/of home input.
Digitale en analoge I/O vrij programmeerbaar.
Tot 1/256^e microstep.
Geheugen voor 2048 TMCL commando’s.
StallGuard / Coolstep / microPlayer / SensOstep encoder.

Verschillen type PD42-1-1140, PD42-2-1140, PD42-3-1140 en PD42-4-1140
Type PD42-1-1140: Houdkoppel 0,22 Nm / motorlengte 48 mm.
Type PD42-2-1140: Houdkoppel 0,36 Nm / motorlengte 52 mm.
Type PD42-3-1140: Houdkoppel 0,44 Nm / motorlengte 61 mm.
Type PD42-4-1140: Houdkoppel 0,70 Nm / motorlengte 74 mm.

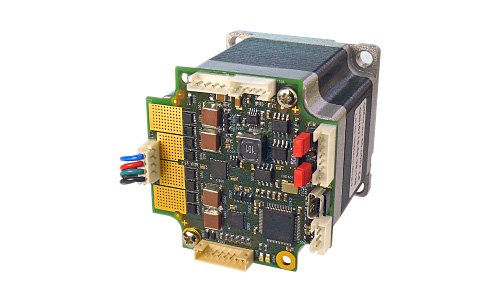

Type PD57-1160 & PD60-1160, Size 23 motor met geïntegreerde driver/controller met SensOstep en Coolstep. Low cost.

Voedingsspanning 12-48 Vdc / 2,8 Amp.
RS485-, USB- en CANbus-communicatie.
2 inputs voor eindschakelaars en 1 input voor home (24 Vdc).
Digitale I/O vrij programmeerbaar.
Puls en Richting input, Enable en Shutdown input.
Tot 1/256^e microstep.
Geheugen voor 2048 TMCL commando’s.
StallGuard2 / Coolstep / sensOstep encoder 1024 cpr.
Motor size Nema 23 (57 mm) of Nema 24 (60 mm)

Verschillen Type PD57-1-1160 en PD57-2-1160
Type PD57-1-1160: Houdkoppel 0,55 Nm.
Type PD57-2-1160: Houdkoppel 1,01 Nm.

Verschillen Type PD60-3-1160 en PD60-4-1160
Type PD60-3-1160: Houdkoppel 2,10 Nm.
Type PD60-4-1160: Houdkoppel 3,10 Nm.

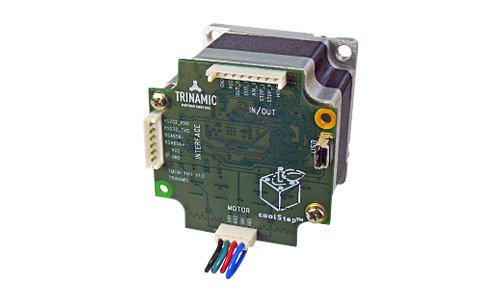

Type PD57-1161 & PD60-1160, Size23 motor met geïntegreerde driver/controller met SensOstep en Coolstep. Low cost.

Voedingsspanning 12-24 Vdc / 2,8 Amp.
RS232-, RS485- en USB-communicatie.
Inputs voor eindschakelaars en/of home input.
Digitale I/O vrij programmeerbaar.
Puls en Richting input.
Tot 1/256^e microstep.
Geheugen voor 2048 TMCL commando’s.
StallGuard2 / Coolstep / SensOstep encoder 1024 cpr.
Motor size Nema 23 (57 mm) of Nema 24 (60 mm).

Verschillen type PD57-1-1161 en PD57-2-1161
Type PD57-1-1161: Houdkoppel 0,55 mm.
Type PD57-2-1161: Houdkoppel 1,01 mm.

Verschillen type PD60-3-1161 en PD60-4-1161
Type PD60-3-1161: Houdkoppel 2,10 mm.
Type PD60-4-1161: Houdkoppel 3,10 mm.

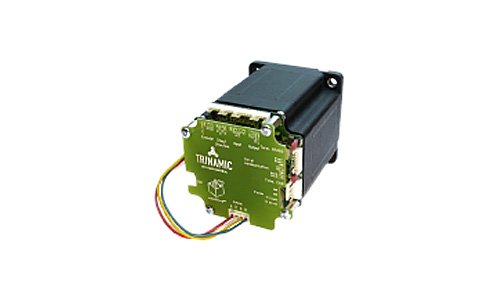

Type PD86-1180, Size 34 motor met geïntegreerde driver/controller met SensOstep encoder StallGuard2 en Coolstep

Voedingsspanning 24-48 Vdc / 5,5 Amp.
RS232-, RS485-, USB- en CANbus-communicatie.
2 inputs voor eindschakelaars (24 Vdc).
1 input voor Home input (24 Vdc).
2 general purpose inputs + 2 general purpose outputs.
Incremental encoder input ABN, single ended.
Puls en Richting input, Enable en Shutdown input.
Tot 1/256^e microstep.
Geheugen voor 2048 TMCL commando’s.
StallGuard2 / Coolstep / sensOstep encoder 256 cpr.

Type PD86-3-1180
Houdkoppel 7,10 Nm / Nema 34.

besturingstechniek

Geïntegreerde drivers/controllers met opgebouwde elektronica

Trinamic levert naast de standaard serie drivers/controllers ook stappenmotoren met opgebouwde elektronica. Voorzien van driver/controller met vermogens tot 48 Vdc / 5,5 Amp. Leverbaar in motorgrootte Nema 11 t/m 34.
