TorquePower™ Nema size 23

Nema size 23, flensmaat 57 x 57 mm.
Houdkoppels t/m 1,48 Nm.
Snelheden tot 85 omw/sec (> 80 Vdc).
Verkrijgbaar in Type TYP23-48A, Type TP23-72A, Type TP23-150A en Type23-210A.

Nema size 23. Flensmaat 57 x 57 mm.
Houdkoppels t/m 1,48 Nm.
Snelheden tot 85 omw/sec (> 80 Vdc).

Type TP23-48A
Lengte 41 mm. Houdkoppel 33 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 51 mm. Houdkoppel 33 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 76 mm. Houdkoppel 105 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 102 mm. Houdkoppel 148 Ncm.
Stroom 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

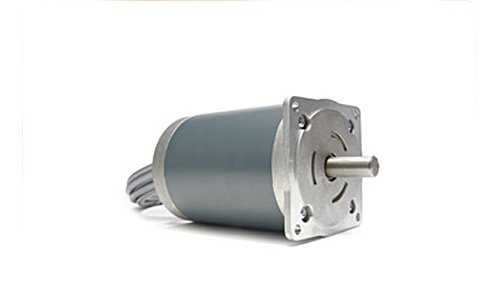

TorquePower™ Nema size 34

Nema size 34, flensmaat 86 x 86 mm.
Houdkoppels t/m 4,38 Nm.
Snelheden tot 34 omw/sec (> 80 Vdc).
Verkrijgbaar in Type TP34-235A, Type TP34-420A en Type TP34-620A.

Nema size 34. Flensmaat 86 x 86 mm.
Houdkoppels t/m 4,38 Nm.
Snelheden tot 34 omw/sec (> 80 Vdc).

Type TP34-235A
Lengte 63 mm. Houdkoppel 1,65 Nm.
Stroom 2,0 / 3,0 / 4,0 / 6,0 Amp bipolair / 4 leads.

Type TP34-420A
Lengte 94 mm. Houdkoppel 2,96 Nm.
Stroom 2,0 / 3,0 / 4,0 / 6,0 Amp bipolair / 4 leads.

Type TP34-620A
Lengte 130 mm. Houdkoppel 4,37 Nm.
Stroom 2,0 / 3,0 / 4,0 / 6,0 Amp bipolair / 4 leads.

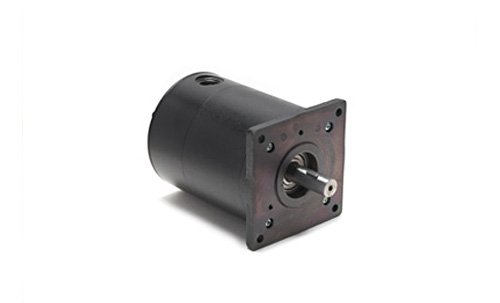

TorquePower™ Nema size 42

Nema size 42, flensmaat 86 x 86 mm.
Houdkoppels t/m 148 Nm.
Snelheden tot 24 omw/sec. (160 Vdc).
**Uitgevoerd met klemmenkast.
Verkrijgbaar in Type TP42-810A, Type TP42-1440A en Type TP42-2100A.

Nema size 42. Flensmaat 68 x 68 mm.
Houdkoppels t/m 14,8 Nm.
Snelheden tot 24 omw/sec (> 160 Vdc).

Type TP42-810A
Lengte 137 mm. Houdkoppel 5,72 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair.

Type TP42-1440A
Lengte 193 mm. Houdkoppel 10,16 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair.

Type TP42-2100A
Lengte 251 mm. Houdkoppel 14,82 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair.

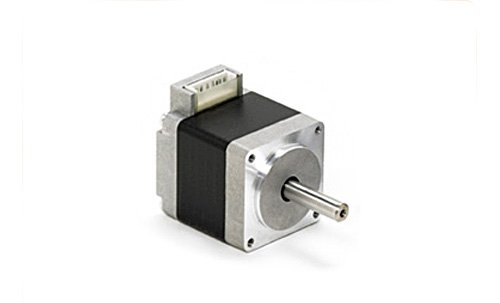

TorquePower™ Plus Nema size 11

Nema size 11, flensmaat vierkant 28 x 28 mm.
Houdkoppels t/m 12,70 Ncm.
Snelheden tot 80 omw/sec. (spanning > 48 Vdc).
**Aansluitingen via een vaste connector op de achterplaat.
Verkrijgbaar in Type TPP11M-7A, Type TPP11M-10A en Type TPP11M-13A.

Nema size 11. Flensmaat 28 x 28 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 12,70 Ncm.
Snelheden tot 80 omw/sec (spanning > 48 Vdc.)
**Aansluitingen via een vaste connector op de achterplaat

Type TPP1M-7A
Lengte 30 mm.
Houdkoppel 6,7 Ncm.
Stroom 0,5 / 1,0 / 1,5 Amp bipolair.

Type TPP11M-10A
Lengte 41 mm.
Houdkoppel 9,6 Ncm.
Stroom 0,5 / 1,0 / 1,5 Amp bipolair.

Type TPP11M-13A
Lengte 51 mm.
Houdkoppel 12,71 Ncm.
Stroom 0,5 / 1,0 / 1,5 Amp bipolair

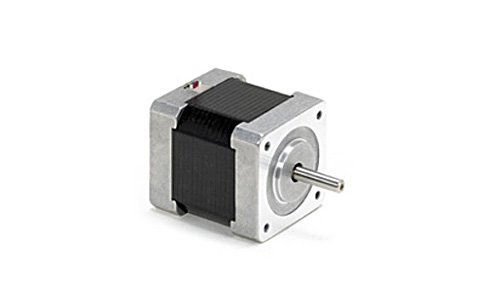

TorquePower™ Plus Nema size 17

Nema size 17, flensmaat vierkant 42 x 42 mm.
Houdkoppels t/m 41 Ncm.
Snelheden tot circa 50 omw/sec (spanning > 48 Vdc.).
Verkrijgbaar in Type TTP17M-21A, Type TTP17M-33A en Type TTP17M-41A.

Nema size 17. Flensmaat vierkant 42 x 42 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 0,41 Nm.
Snelheden tot 50 omw/sec (Spanning > 48 Vdc).
Aansluiting met standaard leads.

Type TPP17M-21A
Lengte 33 mm.
Houdkoppel 0,21 Nm.
Stroom 1,0 / 2,0 Amp bipolair / 4 leads.

Type TPP17M-33A
Lengte 38 mm.
Houdkoppel 0,33 Nm.
Stroom 1,0 / 1,5 / 2,0 Amp bipolair / 4 leads.

Type TPP17M-41A
Lengte 48 mm.
Houdkoppel 0,41 Nm.
Stroom 1,0 / 1,5 / 2,0 Amp bipolair / 4 leads.

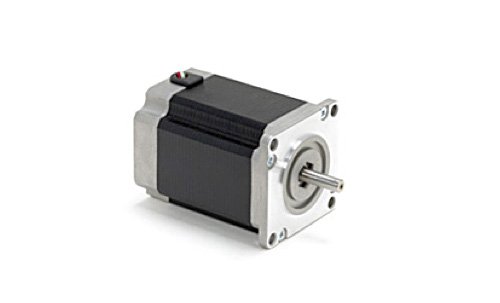

TorquePower™ Plus Nema size 23

Nema size 23, flensmaat vierkant 57 x 57 mm.
Houdkoppels t/m 1,7 Nm.
Snelheden tot circa 40 omw/sec (spanning > 80 Vdc).
Verkrijgbaar in Type TTP23M-64A, Type TTP23M-106A en Type TTP23M-170A.

Nema size 23. Flensmaat 57 x 57 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 1,7 Nm.
Snelheden tot 40 omw/sec (Spanning > 80 Vdc).
Aansluiting met standaard leads.

Type TPP23M-64A
Lengte 46 mm.
Houdkoppel 0,64 Nm.
Stroom 1,0 / 2,0 / 3,0 Amp bipolair / 4 leads.

Type TPP23M-106A
Lengte 56 mm.
Houdkoppel 1,06 Nm.
Stroom 1,0 / 2,0 / 3,0 Amp bipolair / 4 leads.

Type TPP23M-170A
Lengte 79 mm.
Houdkoppel 1,7 Nm.
Stroom 1,0 / 2,0 / 3,0 Amp bipolair / 4 leads.

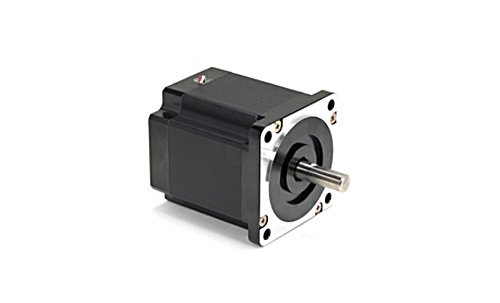

TorquePower™ Plus Nema size 34

Nema size 34, flensmaat vierkant 87 x 87 mm.
Houdkoppels t/m 8,4 Nm.
Snelheden tot circa 30 omw/sec (spanning > 80 Vdc).
Verkrijgbaar in Type TTP34M-280A, Type TTP34M-560A en Type TTP34M-840A.

Nema size 34. Flensmaat 87 x 87 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 8,4 Nm.
Snelheden tot 30 omw/sec (Spanning > 80 Vdc).

Type TPP34M-280A
Lengte 66 mm.
Houdkoppel 2,8 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair / 4 leads.

Type TPP34M-560A
Lengte 97 mm.
Houdkoppel 5,6 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair / 4 leads.

Type TPP34M-840A
Lengte 127 mm.
Houdkoppel 8,4 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair / 4 leads.

TorquePower™ Enhanced Nema size 17

Nema size 17, flensmaat vierkant 42 x 42 mm.
Houdkoppels t/m 55 Nm.
Snelheden tot circa 80 omw/sec. (spanning > 48 Vdc).
Verkrijgbaar in Type TPE17M-32A, Type TPE17M-44A en Type TPE17M-55A.

Nema size 17. Flensmaat 42 x 42 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 0,55 Nm.
Snelheden tot circa 80 omw/sec (spanning > 48 Vdc).
Aansluiting met standaard leads.

Type TPE17M-32A
Lengte 38 mm.
Houdkoppel 0,32 Nm.
Stroom 1,0 / 1,5 / 2,0 Amp bipolair / 4 leads.

Type TPE17M-44A
Lengte 41 mm.
Houdkoppel 0,44 Nm.
Stroom 1,0 / 1,5 / 2,0 Amp bipolair / 4 leads.

Type TPE17M-55A
Lengte 51 mm.
Houdkoppel 0,55 Nm.
Stroom 1,0 / 1,5 / 2,0 Amp bipolair / 4 leads.

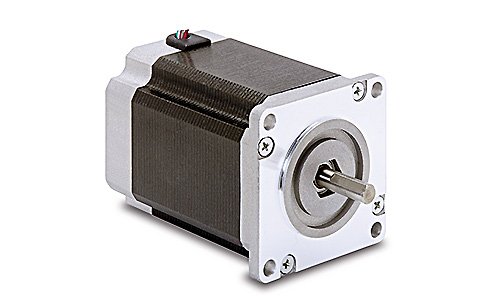

TorquePower™ Enhanced Nema size 23

Nema size 23, flensmaat vierkant 57 x 57 mm.
Houdkoppels t/m 2,08 Nm.
Snelheden tot circa 40 omw/sec. (spanning > 80 Vdc).
Verkrijgbaar in Type TPE23M-71A, Type TPE23M-117A en Type TPE23M-208A.

Nema size 23. Flensmaat 57 x 57 mm.
Staphoek 1,8° puls.
Houdkoppels t/m 2,08 Nm.
Snelheden tot circa 40 omw/sec (Spanning > 80 Vdc).
Aansluiting met standaard leads.

Type TPE23M-71A
Lengte 46 mm.
Houdkoppel 0,71 Nm.
Stroom 1,0 / 2,0 / 3,0 Amp bipolair / 4 leads.

Type TPE23M-117A
Lengte 56 mm.
Houdkoppel 1,17 Nm.
Stroom 2,0 / 3,0 / 5,0 Amp bipolair / 4 leads.

Type TPP23M-208A
Lengte 79 mm.
Houdkoppel 2,08 Nm.
Stroom 1,0 / 2,0 / 3,0 Amp bipolair / 4 leads.

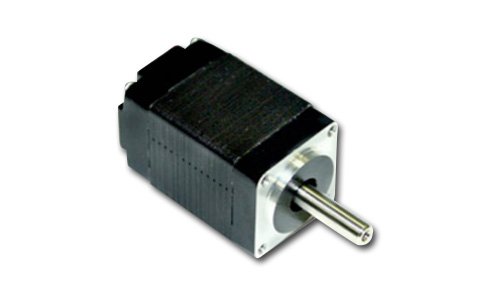

Type 208 nema size 8 compact motor

Staphoek 1,8 graad
Hoog koppel in een compacte behuizing.
Ruimtebesparend.
Vierkant maat 22 x 22 mm.
2 stack lengtes beschikbaar.

Hoog koppel in een compacte behuizing.
Ruimtebesparend.
Vierkant maat 22 x 22 mm.
2 stack lengtes beschikbaar:
- lengte 33 mm of 43 mm.
Houdkoppels 0,02 of 0,03 Nm.
Motorstroom 0,60 of 0,80 Amp.
Snelheden tot circat 60 omw/sec. (24 Vdc).
Optioneel voorzien van planetaire reductie.
- Diameter 22 mm.
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.z

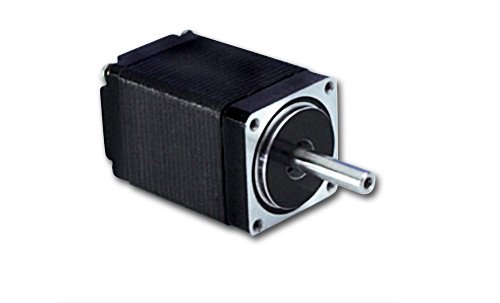

type 211 NEMA size 11 compact motor

Staphoek 1,8 graad.
Hoog koppel in een compacte behuizing.
Vierkant maat 28 x 28 mm.
3 stack lengtes beschikbaar.
Houdkoppels 0,06 of 0,10 of 0,12 Nm.

Hoog koppel in een compacte behuizing.
Vierkant maat 28 x 28 mm.
3 stack lengtes beschikbaar:
- lengte 32 mm / 45 mm / 51 mm.
Houdkoppels 0,06 o f0,10 of 0,12 Nm.
Motorstroom 0,67 of 1,30 Amp.
Snelheden tot circa 50 omw/sec. (24 Vdc).
Optioneel voorzien van planetaire reductie.
- Diameter 22 mm of 32 mm.
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

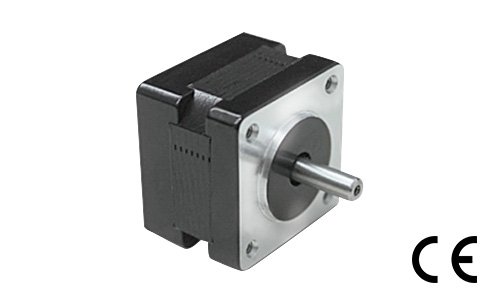

Type 3518 Nema size 14

Staphoek 1,8 graad
Ideaal voor kleine inbouwruimtes.
Geïntegreerde connector op de 3518M.
Vierkant maat 35 x 35 mm.
3 stack lengtes beschikbaar.

Ideaal voor kleine inbouwruimtes.
Geïntegreerde connector op de 3518M.
Vierkant maat 35 x 35 mm.
2 stack lengtes beschikbaar:
- lengte 26 mm / 34 mm.
Houdkoppels 0,05 of 0,14 Nm.
Motorstroom 0,335 of 0,45 of 0,80 Amp.
Snelheden tot circa 50 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

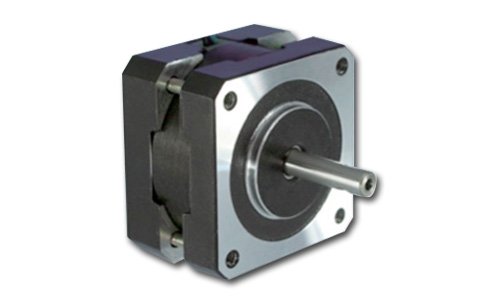

Type 4018 Nema size 17 standaard motor

Staphoek 1,8 graad
Brede selectie aan beschikbare windingen.
Low Cost.
Beschikbaar met geïntegreerde connector.
Vierkant maat 42 x 42 mm.

Brede selectie aan beschikbare windingen.
Low Cost.
Vierkant maat 42 x 42 mm.
5 stack lengtes beschikbaar:
- lengte van 23 t/m 48 mm.
Houdkoppels van 0,06 t/m 0,3 Nm.
Motorstroom van 0,5 toto 2,50 Amp.
Snelheden tot circa 25 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

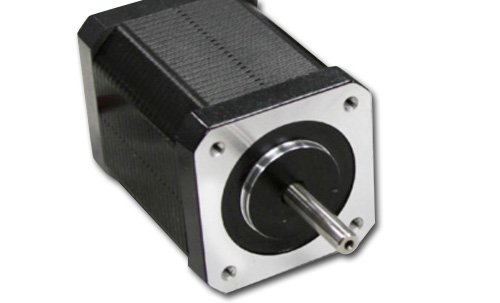

Type 4118 Nema size 17 super Torque motor

Staphoek 1,8 graad.
Brede selectie aan beschikbare windingen.
Low Cost.
Beschikbaar met geïntegreerde connector.
Vierkant maat 42 x 42 mm.

Brede selectie aan beschikbare windingen.
Low Cost.
Beschikbaar met geïntegreerde connector.
Vierkant maat 42 x 42 mm.
4 stack lengtes beschikbaar:
- lengte van 34 t/m 60 mm.
Houdkoppels van 0,32 t/m 0,89 Nm.
Motorstroom van 0,67 tot 4,50 Amp.
Snelheden toto circa 35 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

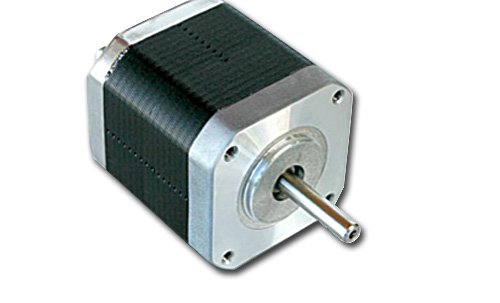

Type 4418 Nema size 17 xtreme torque motor

Staphoek 1,8 graad.
Tot 35% meer koppel in eenzelfde behuizing.
Brede selectie aan beschikbare windingen.
Vierkant maat 42 x 42 mm.

Tot 35% meer koppel in eenzelfde behuizing.
Brede selectie aan beschikbare windingen.
Vierkant maat 42 x 42 mm.
5 stack lengtes beschikbaar:
- lengte van 26 t/m 48 mm.
Houdkoppels van 0,19 t/m 0,71 Nm.
Motorstroom van 0,67 tot 2,0 Amp.
Snelheden tot circa 45 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

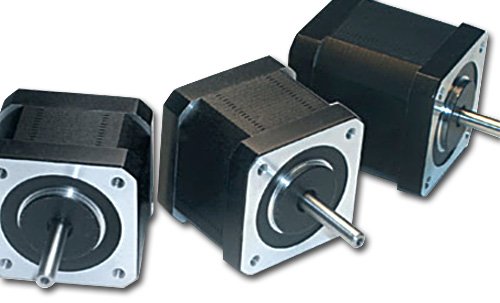

Type 4518 Nema size 17 signature series motor

Staphoek 1,8 graad.
Beste prestaties in resonantie vrije loop.
Zeer hoge nauwkeurigheid en laag geluidsniveau.
Vierkant maat 42 x 42 mm.

Beste prestaties in resonatie vrije loop.
Zeer hoge nauwkeurigheid en laag geluidsniveau.
Vierkant maat 42 x 42 mm.
3 stack lengtes beschikbaar:
- lengte van 34 t/m 48 mm.
Houdkoppels van 0,30 t/m 0,59 Nm.
Motorstroom van 0,67 tot 2,1 Amp.
Snelheden tot circa 25 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

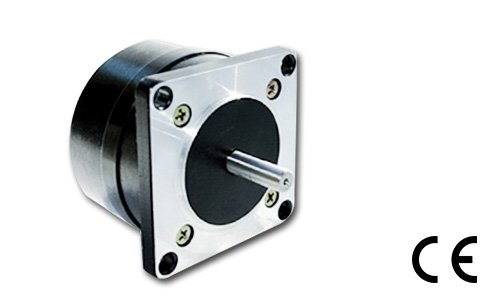

Typw 5618 Nema size 23 standaard motor

Staphoek 1,8 graad.
Low Inertia motoren.
Low Cost.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.
4 stack lengtes beschikbaar.

Low Inerta motoren.
Low Cost.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.
4 stack lengtes beschikbaar:
- lengte van 42 t/m 77 mm.
Houdkoppels van 0,40 t/m 1,24 Nm.
Motorstroom van 0,35 tot 5,4 Amp.
Snelheden tot circa 30 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

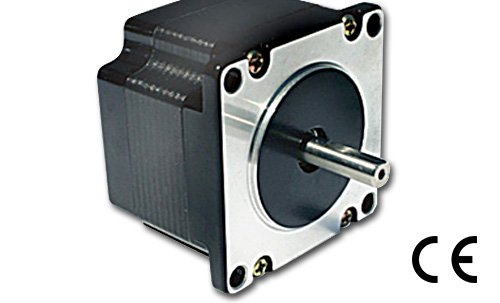

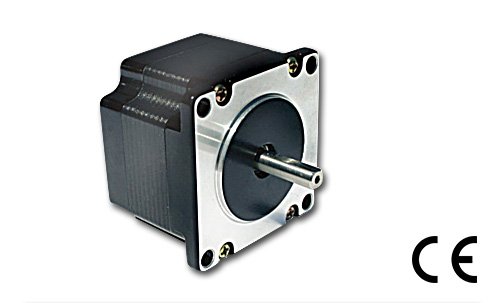

Type 5718 Nema size 23 high torque motor

Staphoek 1,8 graad.
High Torque en hoge resolutie motoren.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.
3 stack lengtes beschikbaar.

High Torque en hoge resolutie motoren.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.
3 stack lengtes beschikbaar:
- lengte van 45 t/m 79 mm.
Houdkoppels van 0,71 t/m 2,08 Nm.
Motorstroom van 0,70 tot 6,5 Amp.
Snelheden tot circa 30 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

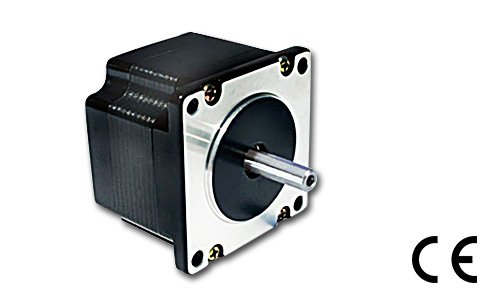

Type 5818 Nema size 23 super torque motor

High Torque en hoge resolutie motoren.
Grotere behuizing, maar zelfde montage flens als size 23 high torque.
Vierkant maat 61 x 61 mm.
3 stack lengtes beschikbaar:
- lengte van 45 t/m 66 mm.
Houdkoppels van 1,1 t/m 2,16 Nm.
Motorstroom van 1,4 tot 2,8 Amp.
Snelheden tot circa 20 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

Type TP23-48A
Lengte 41 mm. Houdkoppel 33 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 51 mm. Houdkoppel 33 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 76 mm. Houdkoppel 105 Ncm.
Stroom 1,0 / 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

Type TP23-48A
Lengte 102 mm. Houdkoppel 148 Ncm.
Stroom 2,0 / 3,0 / 4,0 Amp bipolair / 4 leads.

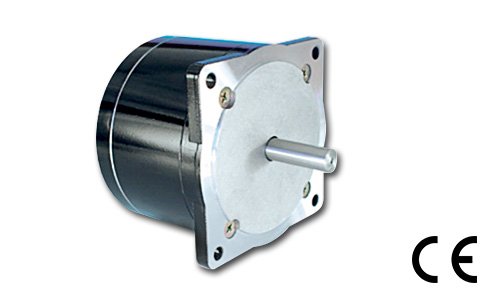

Type 8618 Nema size 34 standaard motor

Staphoek 1,8 graad.
Low Cost.
Geschikt voor hoge snelheid toepassingen.
Vierkant maat 86 x 86 mm.
3 stack lengtes beschikbaar.

Low Cost.
Geschikt voor hoge snelheidstoepassingen.
Vierkant maat 83 x 83 mm.
3 stack lengtes beschikbaar:
- lengte van 64 t/m 129 mm.
Houdkoppels van 1,78 t/m 4,95 Nm.
Motorstroom van 1,75 tot 9,0 Amp.
Snelheden tot circa 35 omw/sec (45 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

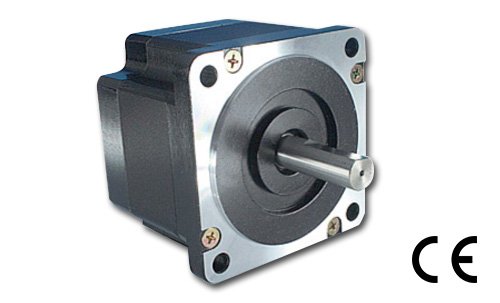

Type 8718 Nema size 34 high torque motor

Staphoek 1,8 graad.
Hoog koppel in compacte en robuuste behuizing.
Optioneel UL certificaat.
Vierkant maat 86 x 86 mm.
3 stack lengtes beschikbaar.

Hoog koppel in compacte en robuuste behuizing.
Optioneel UL certificaat.
Vierkant maat 86 x 86 mm.
3 stack lengtes beschikbaar:
- lengte van 67 t/m 127 mm.
Houdkoppels van 3,0 t/m 9,0 Nm.
Motorstroom van 1,4 tot 7,5 Amp.
Snelheden tot circa 20 omw/sec (48 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

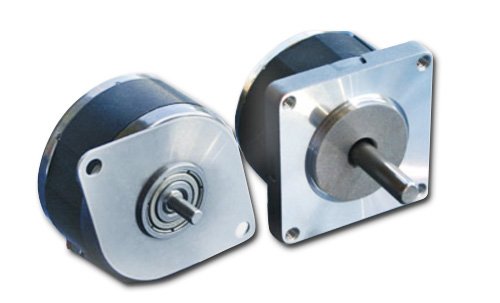

Type 3709V Nema size 14/17 signature series motor

Staphoek 0,9 graad.
Beste prestaties in resonantie vrije loop.
Zeer hoge nauwkeurigheid en laag geluidsniveau.
Compacte behuizing.

Beste prestaties in resonantie vrije loop.
Zeer hoge nauwkeurigheid en laag geluidsniveau.
Compacte behuizing.
Vierkant maat 37 x 37 (montage optie 1 t/m 5).
Diameter 36,3 mm (montage optie 6 t/m 8)
Houdkoppel 0,11 Nm.
Motorstroom 0,60 of 0,80 of 1,2 Amp.
Snelheden tot circa 17,5 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

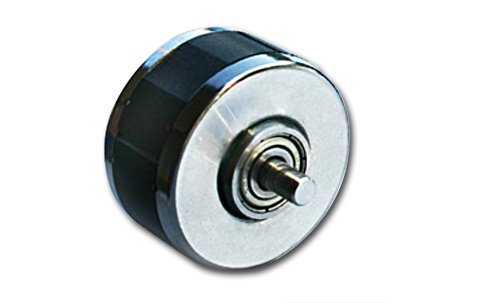

Type 3809 Nema size 14 modulair series motor

Staphoek 0,9 graad.
Geschikt voor klantspecifieke behuizingen.
Hoge nauwkeurigheid en resolutie.
Compacte behuizing.
Diameter 36,4 mm.
4 stack lengtes beschikbaar.

Geschikt voor klantspecifieke behuizingen.
Hoge nauwkeurigheid en resolutie.
Compacte behuizing.
Diameter 36,4 mm.
4 stacklengtes beschikbaar:
- lengte van 12,7 mm t/m 19,8 mm.
Houdkoppels van 0,03 t/m 0,11 Nm.
Motorstroom 0,25 tot 1,2 Amp.
Snelheden tot circa 25 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

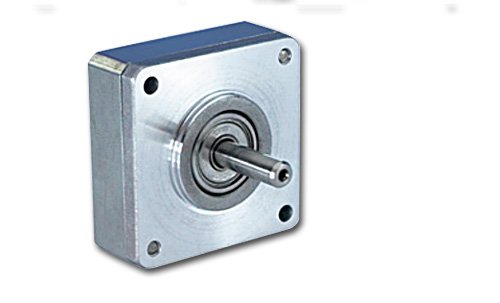

Type 416-05/06/07 Nema size 17 super slimline motor

Staphoek 0,9 graad.
Low Inerta motoren.
Zeer geschikt voor hoge snelheden.
Compacte behuizing.
Vierkant maar 39 x 39 mm.
3 stacklengtes beschikbaar.

Low Inerta motoren.
Zeer geschikt voor hoge snelheden.
Compacte behuizing.
Vierkant maat 39 x 39 mm.
3 stacklengtes beschikbaar:
- lengte 14 mm of 14,7 mm of 17,8 mm.
Houdkoppels van 0,04 t/m 0,06 Nm.
Motorstroom van 0,15 tot 0,7 Amp.
Snelheden tot circa 50 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

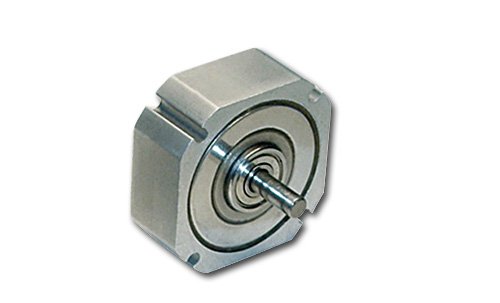

Type 4109 Nema size 17 Goldline motor

Staphoek 0,9 graad.
Low Inerta motoren.
Zeer geschikt voor hoge snelheden.
Compacte behuizing.
Vierkant maat 42 x 42 mm.
5 stacklengtes beschikbaar.

Low Inerta motoren.
Zeer geschikt voor hoge snelheden.
Compacte behuizing.
Vierkant maat 42 x 42 mm.
5 stacklengtes beschikbaar:
- lengte 12,5 mm t/m 28 mm.
Houdkoppels van 0,03 t/m 0,16 Nm
Motorstroom van 0,5 tot 1,2 Amp.
Snelheden tot circa 30 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

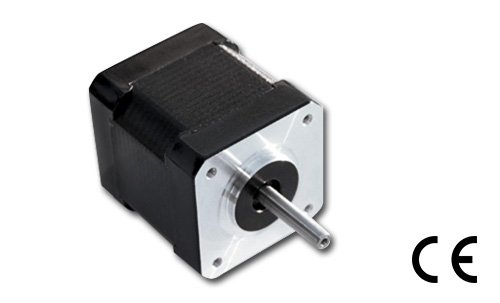

Type 4209 Nema size 17 high torque motor

Staphoek 0,9 graad.
Brede selectie aan beschikbare windingen.
Low Cost 0,9 graad motor.
Vierkant maat 42 x 42 mm.
3 stacklengtes geschikbaar.

Brede selectie aan beschikbare windingen.
Low Cost 0,9 graad motor.
Vierkant maat 42 x 42 mm.
3 stacklengtes beschikbaar:
- lengte 34 mm / 40 mm / 48 mm.
Houdkoppels van 0,22 of 0,36 of 0,44 Nm.
Motorstroom van 0,2 of 1,7 Amp.
Snelheden tot circa 20 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

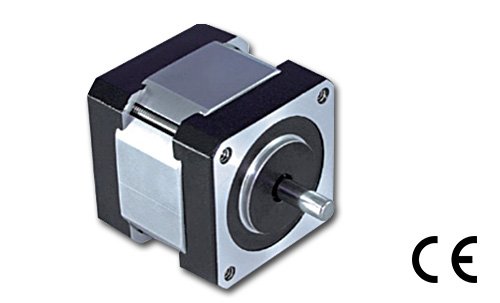

Type 417 Nema size 17 high accuracy motor

Staphoek 0,9 graad
Zeer hoge nauwkeurigheid.
Low Inerta motor.
Geschikt voor hoge snelheden.
Signature series motor.
Vierkant maat 42 x 42 mm.

Zeer hoge nauwkeurigheid.
Low Inerta motor.
Geschikt voor hoge snelheden.
Signature series motor.
Vierkant maat 42 x 42 mm.
4 stacklengtes beschikbaar:
- lengte 24 mm t/m 39 mm.
Houdkoppels van 0,08 t/m 0,21 Nm.
Motorstroom van 0,6 tot 2,0 Amp.
Snelheden tot circa 35 omw/sec. (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

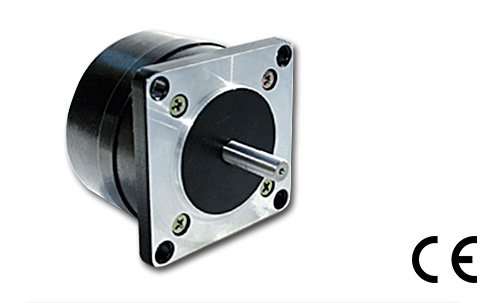

Type 5609 Nema size 23 standaard motor

Staphoek 0,9 graad.
Zeer hoge nauwkeurigheid.
Hoogste resolutie.
Vierkant maat 57 x 57 mm.
4 stack lengtes beschikbaar.
Houdkoppels van 0,28 t/m 1,18 Nm.

Zeer hoge nauwkeurigheid.
Hoogste resolutie.
Vierkant maat 57 x 57 mm.
4 stack lengtes beschikbaar:
- lengte van 39 t/m 78 mm.
Houdkoppels van 0,28 t/m 1,19 Nm.
Motorstroom van 0,9 tot 2,1 Amp.
Snelheden tot circa 18 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, driver/controller.

Type 5709 Nema size 23 High torque motor

Staphoek 0,9 graad.
High Torque en hoge resolutie motoren.
Hoge nauwkeurigheid.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.

High Torque en hoge resolutie motoren.
Hoge nauwkeurigheid.
Brede selectie aan beschikbare windingen.
Vierkant maat 57 x 57 mm.
3 stack lengtes beschikbaar.
- lengte van 44 t/m 78,5 mm.
Houdkoppels van 0,69 t/m 1,86 Nm.
Motorstroom van 1,4 tot 6,6 Amp.
Snelheden tot circa 25 omw/sec (24 Vdc).
Klantspecifieke oplossingen zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

Type 5704 Nema size 23 high accuracy motor

Staphoek 0,45 graad.
Hoogste resolutie motor in de industrie.
High Torque motor.
Hoge nauwkeurigheid 1 arc/min +/- 0,017 gr.

Hoogste resolutie motor in de industrie.
High Torque motor.
Hoge nauwkeurigheid 1 arc/min +/- 0,017 graad.
Vierkant maat 57 x 57 mm.
2 stack lengtes beschikbaar:
lengte van 44 of 55 mm.
Houdkoppel 0,53 of 1,0 Nm.
Motorstroom van 0,9 tot 3,0 Amp.
Snelheden tot circa 6 omw/sec (24 Vdc).
Klantspecifieke oplossingen, zoals aangepaste as, dubbel aseind, encoder, kabelset, windingen, planetaire reductie, driver/controller.

aandrijven

Electrocraft stappenmotor (1)

Electrocraft stappenmotor (2a)

Electrocraft stappenmotor (2b)

Electrocraft stappenmotor (2c)

Stappenmotoren

Een stappenmotor is verkrijgbaar in allerlei verschillende soorten, maten en uitvoeringen. Het wordt gebruikt wanneer er nauwkeurige draaibewegingen gemaakt moeten worden met kleine staphoeken en een precieze positionering. In onze groothandel in Heerhugowaard zijn deze elektrische motoren verkrijgbaar in Nema size 11 tot en met 42 met koppels oplopend tot 14 Nema size.

Heeft u hulp nodig bij het kiezen van een stappenmotor?

Neem contact met ons op!

Pas de stappenmotor die u wilt aansturen aan naar wens

De motoren van leverancier Electrocraft kunnen volledig naar wens aangepast worden. De stappenmotor kan voorzien worden van een dubbel as-eind met encoder, een vaste kabel, connectors en een bewerkte motor-as. Ontdek alle mogelijkheden voor het aansturen van een stappenmotor in onze groothandel of vraag onze medewerkers om advies. Zo kunt u bij ons ook terecht voor een stappenmotor controller. Een elektrische stappenmotor gebruikt u bijvoorbeeld voor de volgende doeleinden:

Verpakkingsmachines
Semiconductor test- en handelingsmachines
Camera- en antennepositionering
Laboratoriummachines
Elektrische remsystemen voor trein-/tramstellen
Medische applicaties
Aanvoer- en verdeelsystemen

Uit voorraad leverbaar

Voor elke industrie

Flexibel inzetbaar

Electrocraft

Torquepower™ NEMA size 23

Electrocraft

Torquepower™ NEMA size 34

Electrocraft

Torquepower™ NEMA size 42

Electrocraft

Torquepower™ plus NEMA size 11

Electrocraft

Torquepower™ plus NEMA size 17

Electrocraft

Torquepower™ plus NEMA size 23

Electrocraft

Torquepower™ plus NEMA size 34

Electrocraft

Torquepower Enhanced™ NEMA size 17

Electrocraft

Torquepower Enhanced™ NEMA size 23

Vragen over de Electrocraft Stappenmotoren?
Gebruik onderstaand formulier om uw vraag te stellen of bel ons:
072 – 571 78 21

Hybride stappenmotoren

Ontdek de hybride stappenmotoren van één van onze leveranciers Lin Engineering. Lin Engineering heeft de stappenmotoren met de hoogste resolutie in de industrie. Staphoek 0,45 graad/puls. 1,0 Arc/min. De 0,9 graad motoren hebben de hoogste nauwkeurigheid beschikbaar +/- 1,5 arc/min. De motoren zijn leverbaar in de standaarduitvoering en in de High Torque-uitvoering, met staphoek 0,45 / 0,9 en 1,8 graad/puls. De hybride stappenmotor is voorzien van standaard leads, vaste motorkabel voor het aansturen of van maatwerkaanpassingen naar uw wens. De motoren zijn eventueel leverbaar met het volgende:

Reducties: planetair, wormwiel
Encoder
Aangepaste motoras (spie, draad, platte kant, center-gat, verlengd, met poelie, enz.)
Klantspecifieke behuizingen (rvs, cleanroom, geanodiseerd, geassembleerd, enz.)
Serie nema size 11, 17 en 23, geschikt voor hoge temperatuur of vacuüm applicaties
IP65-uitvoeringen in size 17, 23 en 34

Lin Engineering

Lin Engineering is een Amerikaanse fabrikant van hybride stappenmotoren in Nema size 8 t/m 34 met houd koppels tot 9 Nm.

Stappenmotor met Staphoek 1,8 graad/puls

Bekijk ons aanbod aan stappenmotoren van leverancier Lin Engineering met staphoek 1,8 graad/puls. Komt u er niet uit? Wij helpen u graag met passend advies.

Lin Engineering

Type 208 nema size 8 compact motor

Lin Engineering

Type 211 nema size 11 compact motor

Lin Engineering

Type 3518 nema size 14 standaard motor

Lin Engineering

Type 4018 nema size 17 standaard motor

Lin Engineering

Type 4118 nema size 17 Super Torque motor

Lin Engineering

Type 4418 nema size 17 XTreme Torque motor

Lin Engineering

Type 4518 nema size 17 Signature series motor

Lin Engineering

Type 5618 nema size 23 standaard motor

Lin Engineering

Type 5718 nema size 23 High Torque motor

Lin Engineering

Type 5818 nema size 23 Super Torque motor

Lin Engineering

Type 8618 nema size 34 Standaard motor

Lin Engineering

Type 8718 nema size 34 high torque motor

Stappenmotoren met staphoek 0,9 graad/puls

Hieronder ziet u ons assortiment aan stappenmotoren van Lin Engineering met staphoek 0,9 graad/puls.

Lin Engineering

Type 3709V nema size 14/17 Signature series motor

Lin Engineering

Type 3809 nema size 14 Modulair series motor

Lin Engineering

Type 416-05/06/07 nema size 17 Super Slimline motor

Lin Engineering

Type 4109 nema size 17 Goldline motor

Lin Engineering

Type 4209 nema size 17 High Torque motor

Lin Engineering

Type 417 nema size 17 High Accuracy motor

Lin Engineering

Type 5609 nema size 23 standaard motor

Lin Engineering

Type 5709 nema size 23 High Torque motor

Stappenmotor met staphoek 0,45 graad/puls

Neem hieronder een kijkje in onze collectie stappenmotoren van leverancier Lin Engineering met staphoek 0,45 graad/puls. Vraag onze medewerkers voor meer informatie over deze producten of voor passend advies.

Lin Engineering

Type 5704 Nema size 23 High Accuracy motor

Neem contact met ons op voor de vele mogelijkheden

Bent u benieuwd welke stappenmotor en welk materiaal voor het aansturen de juiste is voor u en uw situatie? Neem bij vragen contact op met M. C. Technology voor meer informatie. Wij vertellen u graag over de verschillende mogelijkheden die wij bieden, bijvoorbeeld over lineaire actuators. U kunt een e-mail sturen naar info@mctechnology.nl of neem telefonisch contact op met ons door te bellen naar 072 – 571 78 21.

Vragen over een van deze Lin Engineering Stappenmotoren?
Gebruik onderstaand formulier om uw vraag te stellen of bel ons:
072 – 571 78 21

Contact

M.C. Technology, stap voor stap naar de juiste oplossing

buys Ballotstraat 31 (industrieterrein Zandhorst II)
1704 SK Heerhugowaard
Nederland

info@mctechnology.nl
+31(0)72 571 78 21
